얼마전 창고에서 찾은 전자블록, 만능키트.

일본 각켄의 전자블록 EX-150의 카피판이라 EX-150의 부품표를 보고 잃어버린 블록을 찾았습니다.

잃어버린 부품은 4.7K옴짜리 저항 블록.

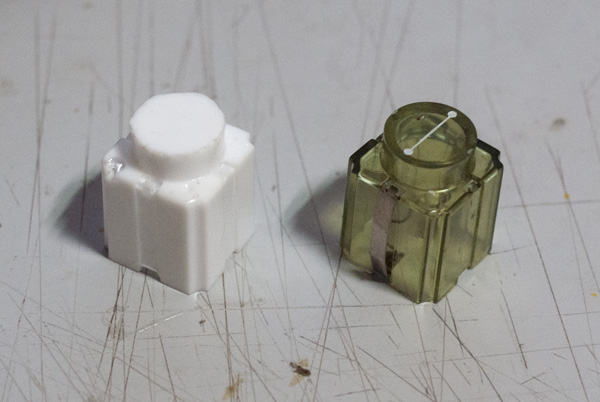

지옥공방의 제너옹(http://blog.naver.com/gener75 )에게 부탁해서 레진으로 블록을 복제했습니다.

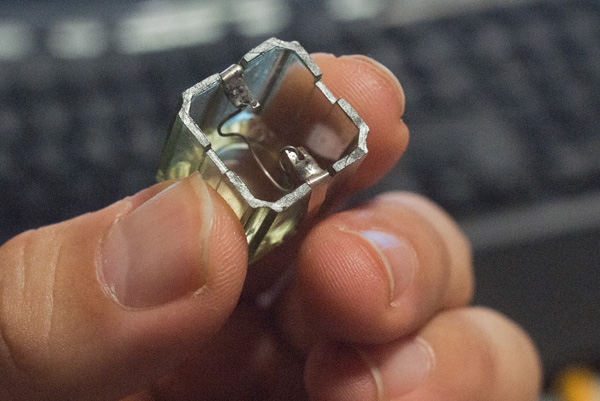

대략 안에는 이런 식으로 구성되어있지요.

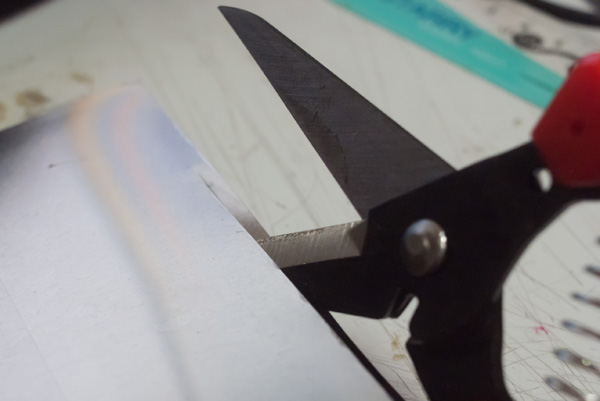

문구점에서 사온 함석판(아연 도금 강판)을 잘라 접점을 만들 준비를 합니다.
3mm정도로 잘라내고..

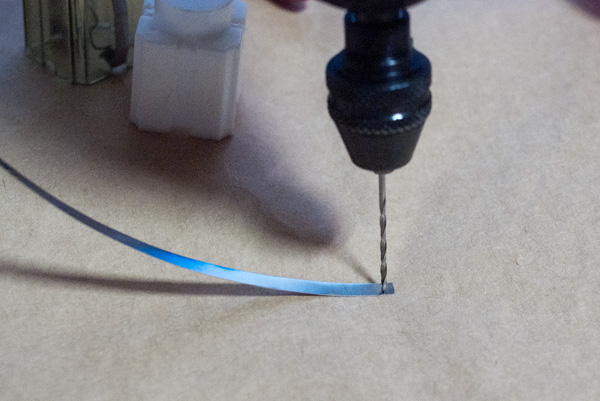

드릴로 구멍을 뚫어 걸이 부분을 만들어줍니다.

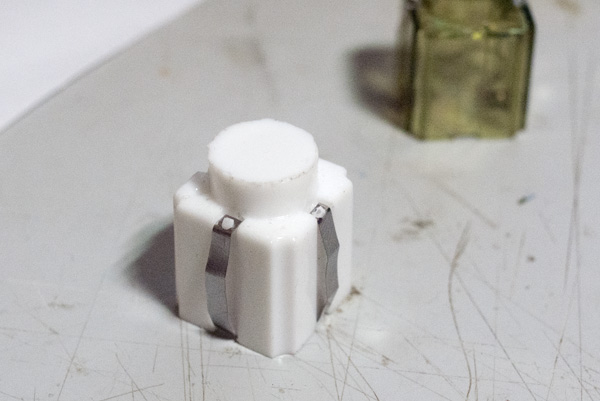

잘 접어 블록에 끼워 봅니다.

잘 맞는군요.

그럼 이제 안에 넣을 저항을 준비합니다. 4.7K옴 (황자적)

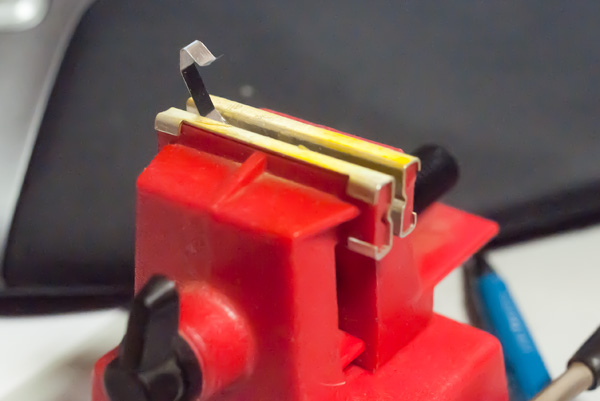

접점을 바이스에 물리고 저항을 땜질해 줍니다.

접점 3개의 땜질이 끝나면, 블록에 끼워줍니다.

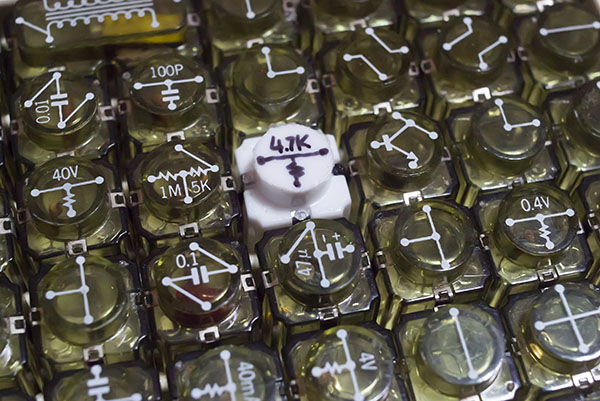

이렇게 해서 잃어버린 4.7K의 복제 작업이 모두 끝났습니다.
