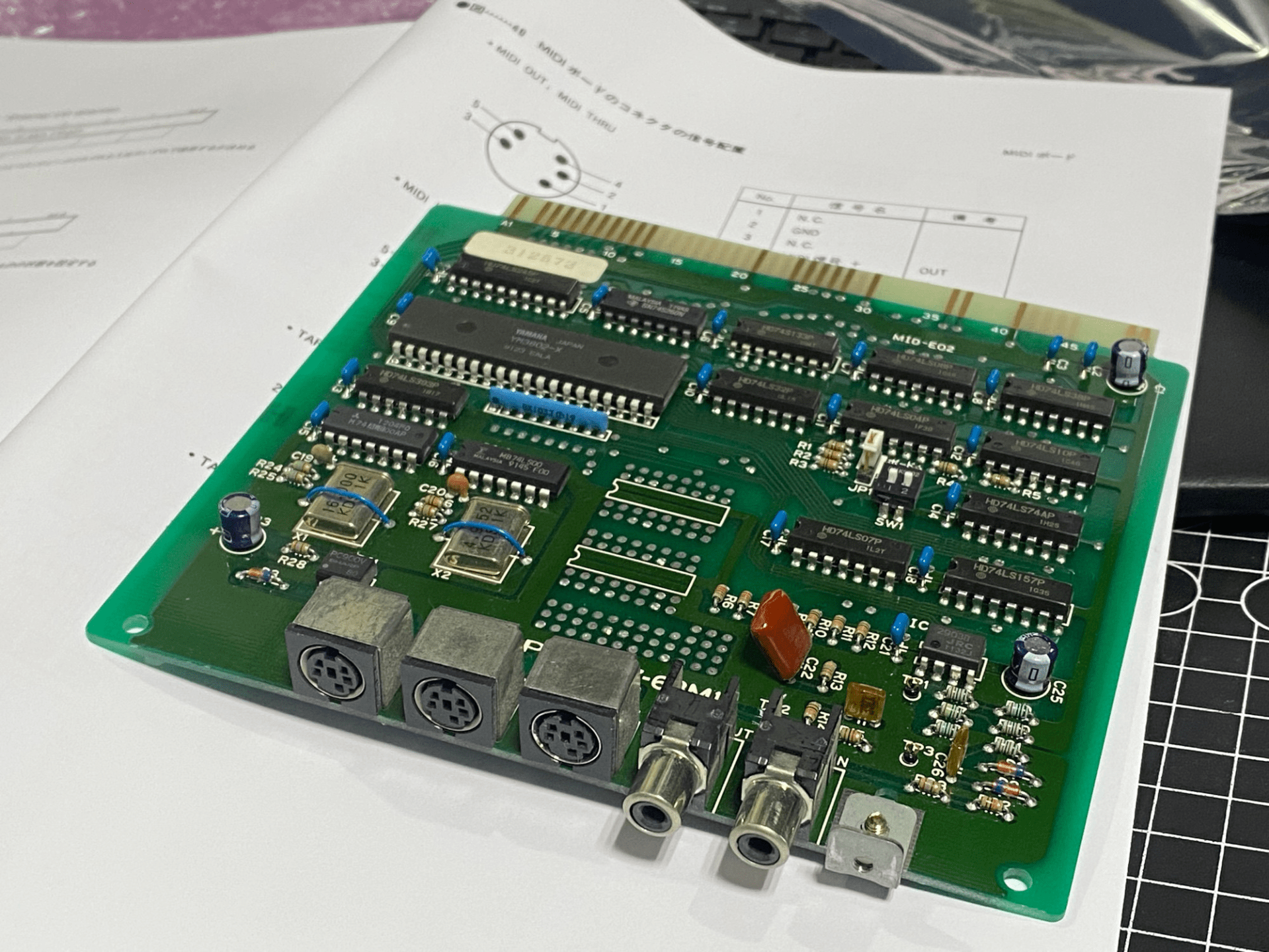

샤프에서 공식적으로 낸 MIDI 보드로, CZ-6BM1에 이은 두번째 모델입니다.
실제 성능등의 차이는 거의 없고 전자제춤 관계법령에 따른 기준 충족을 위한 사양변경이라고 합니다.

사용하려고 별도의 드라이버 세팅은 필요없고, 기본적으로 Human68K나 소프트웨어에서 자동으로 인식해서 동작합니다.

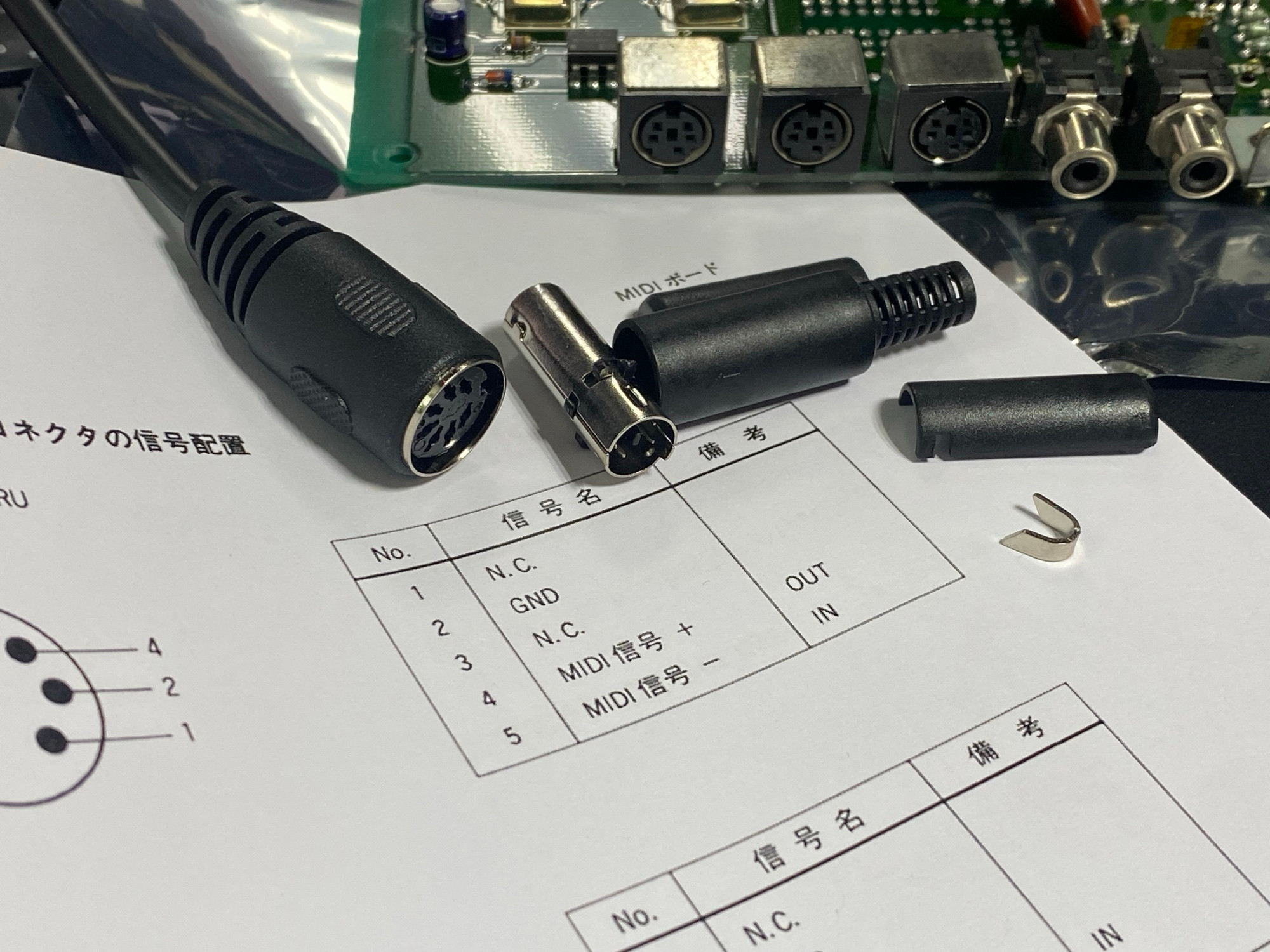

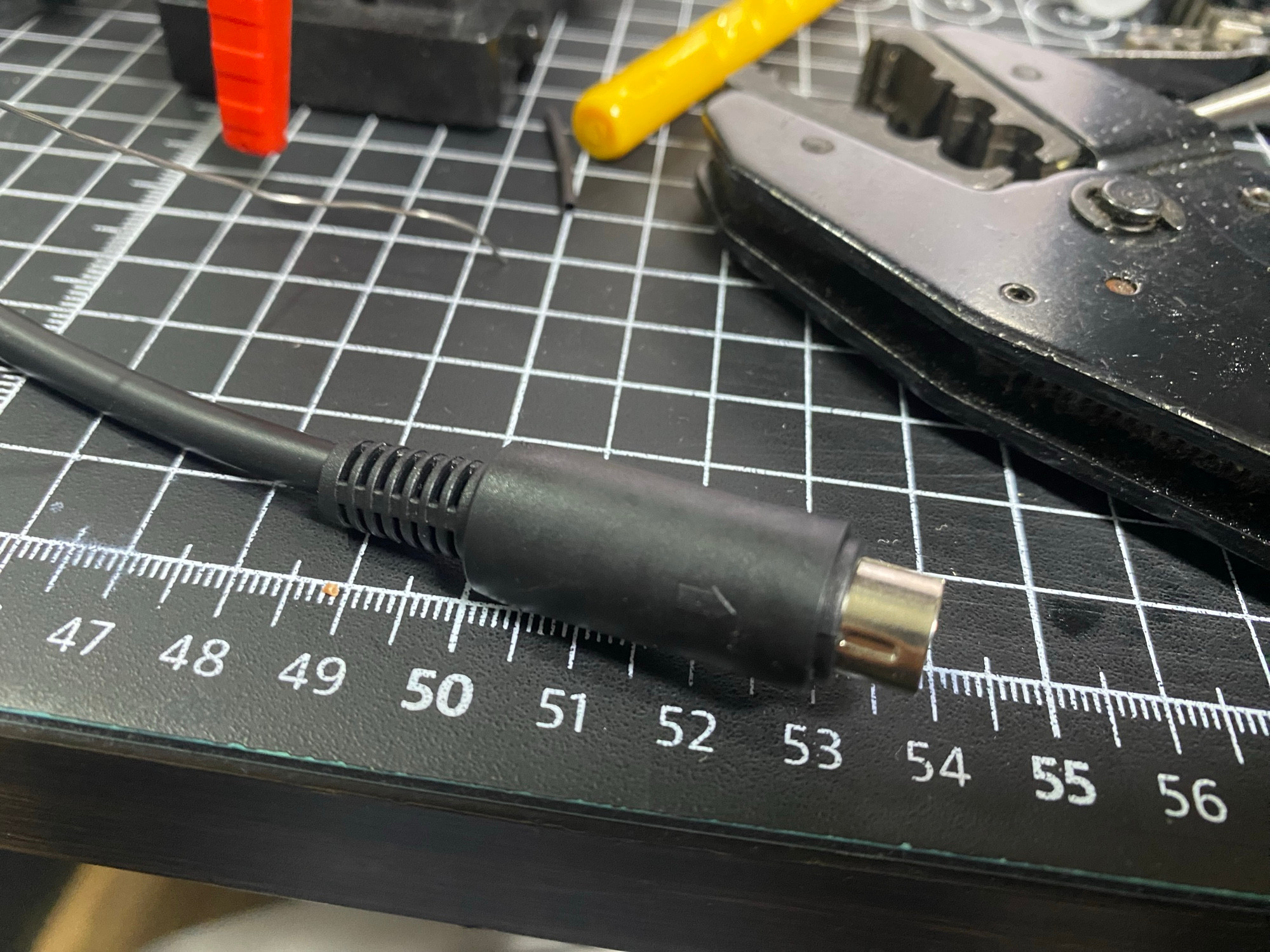

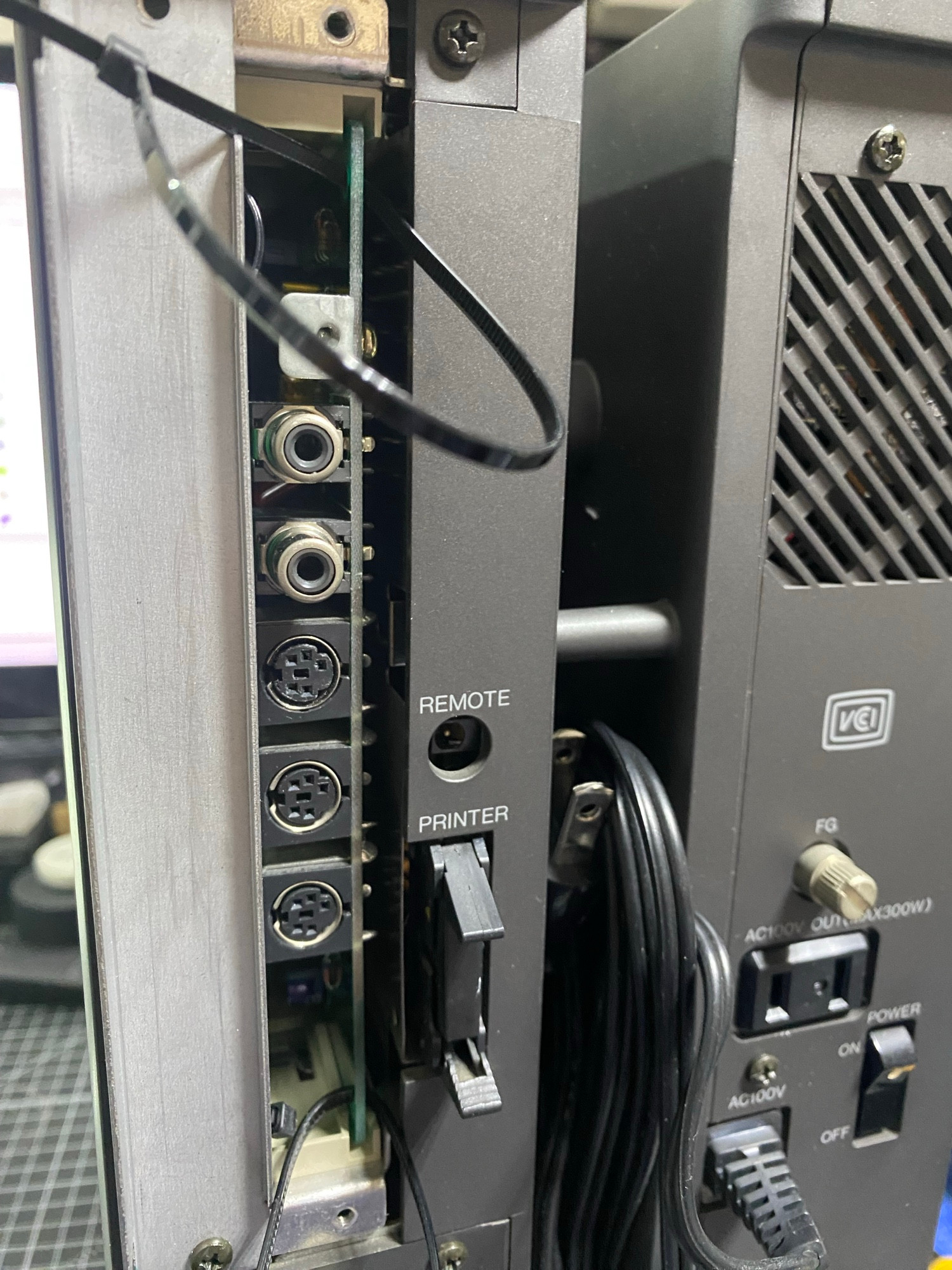

일반적인 MIDI단자가 아닌 MINI DIN 5핀 단자를 쓰며, 기본제공되는 변환 젠더를 사용해야합니다. 만약 없다면 일반 DIN5 MIDI케이블을 사용기 위해 젠더를 만들어야합니다.

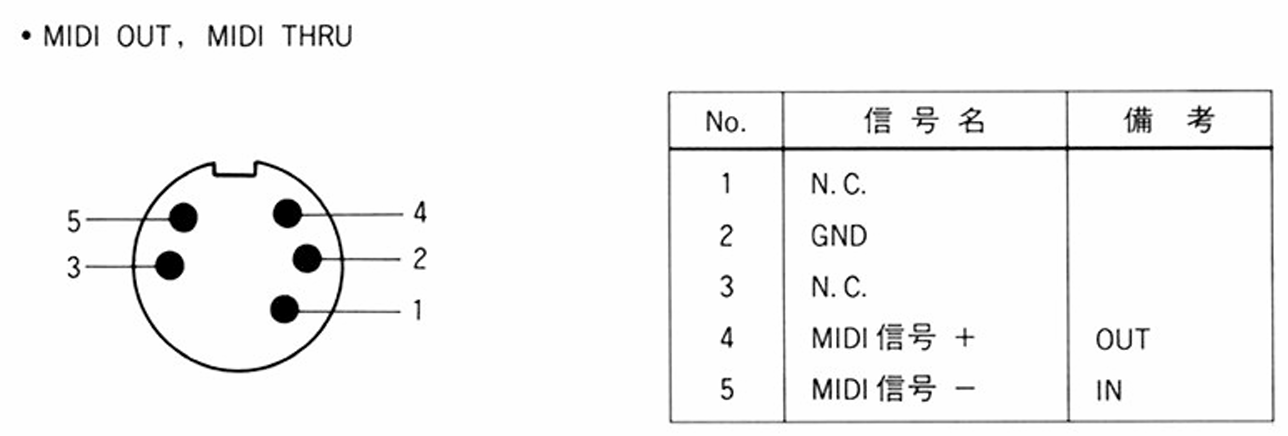

위 사진을 봤을 때 MIDI 포트를 기준으로 다음과 같이 신호가 할당되어있습니다.

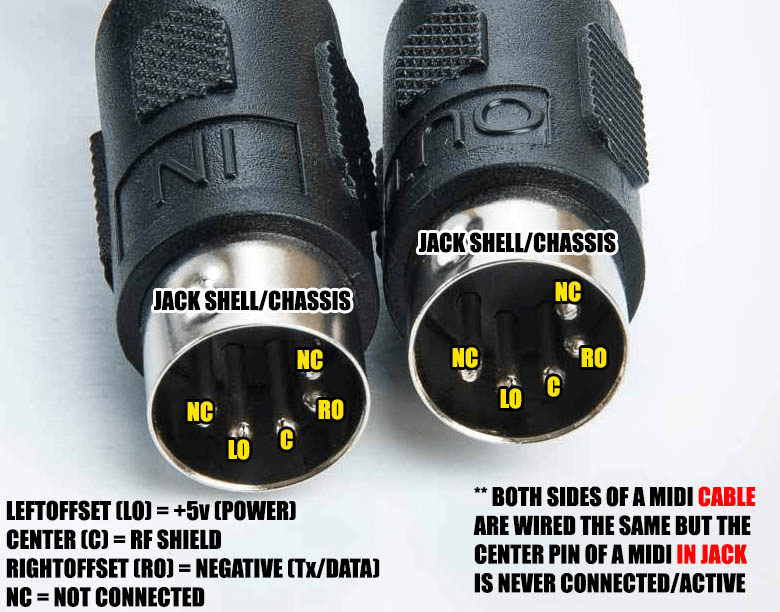

사용할 것은 2, 4, 5번 핀으로 다음과 같이 연결됩니다.

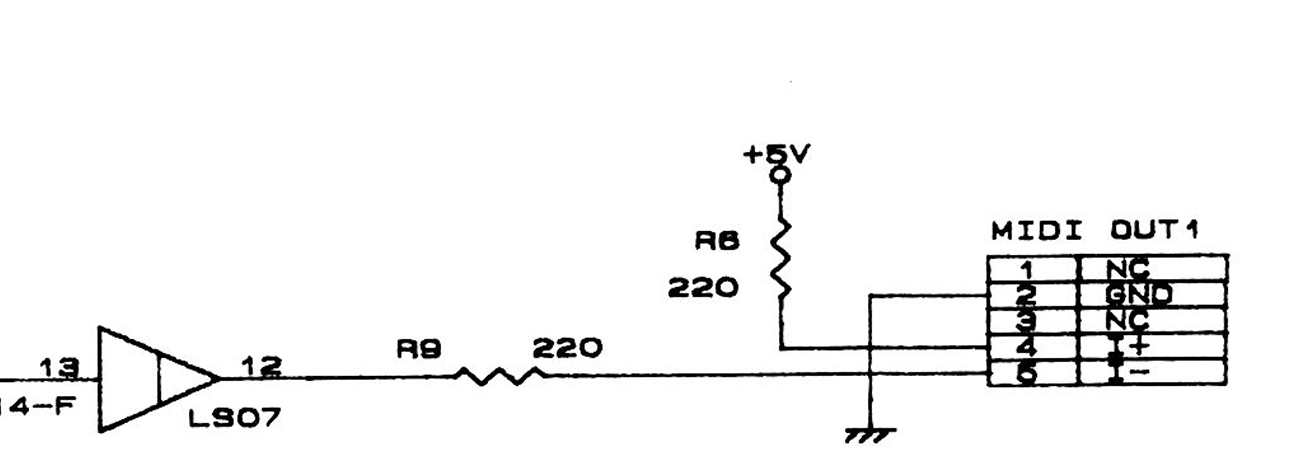

4번 MIDI 신호+ 는 LO에, 5번 MIDI 신호- 는 RO에 2번 GND는 C에 연결해주면 됩니다.

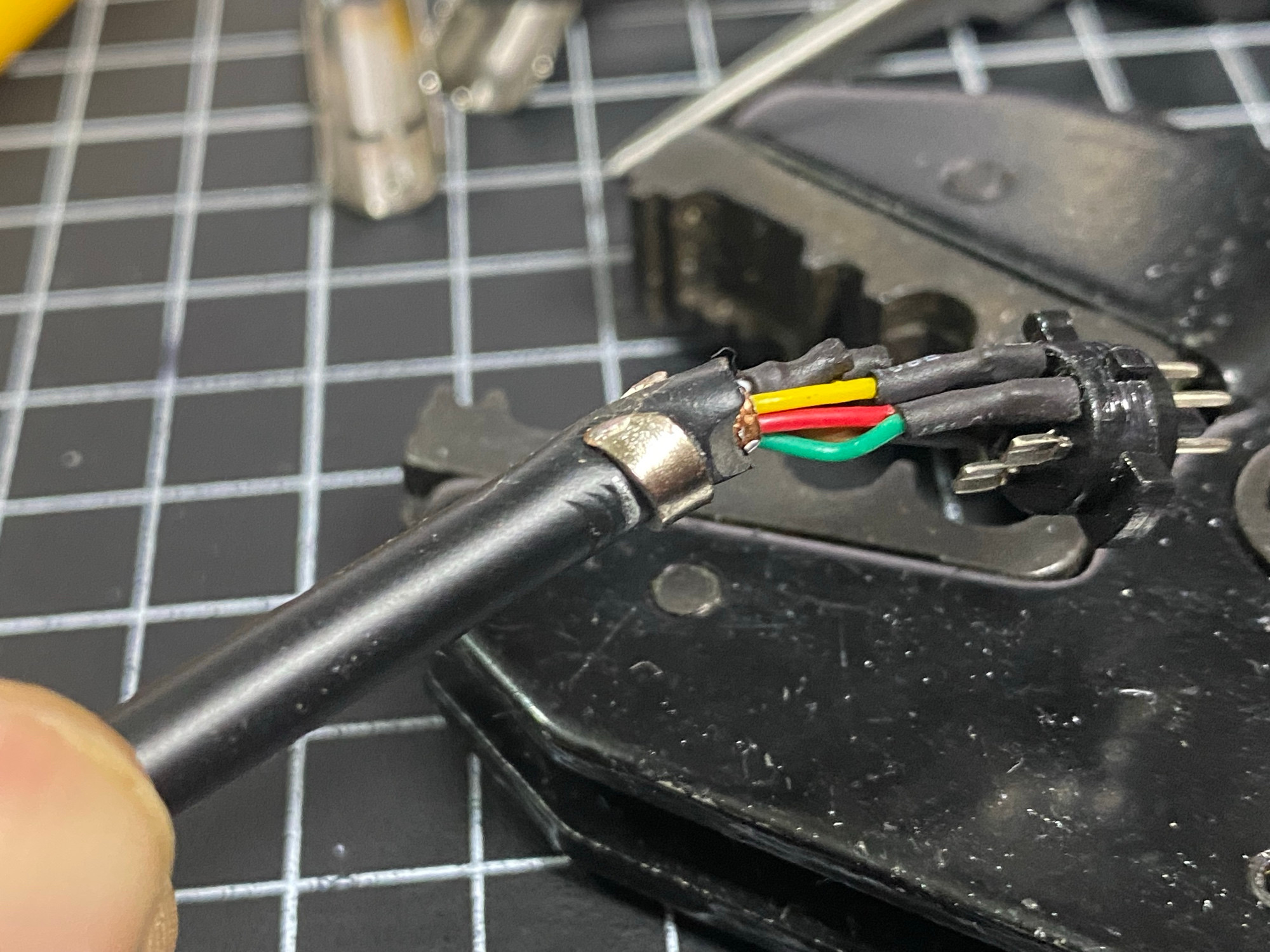

케이블을 보드에 장착하고 테스터로 통전 테스트 했을 때,
보드상의 저항 R6과 케이블의 단자 LO가 서로 연결되어있고, R9와 RO가 연결되어있고, C와 보드 섀시그라운드나 그라운드가 연결되면 OK입니다.

그리고, 점퍼는 초기 상태가 포트 1로, 딥스위치는 1-1, 1-2 모두 ON으로 되어있습니다.

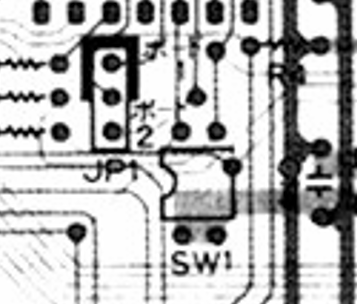

점퍼(JP1) 세팅 : 포트 어드레스 설정
　　포트 1 : 　$EAF01~EAFA0F　 (점퍼 위쪽 연결)
　　포트 2 :　$EAFA11~$EAFA1F　(점퍼 아래쪽 연결)

딥스위치 세팅 : 인터럽트 레벨/ MIDI OUT 또는 MIDI THRU 선택
　　스위치 1-1 :　ON – 레벨 4　　　　OFF – 레벨 2　　　　(ON이 위쪽)
　　스위치 1-2 :　ON – MIDI OUT　　OFF – MIDI THRU 　 (ON이 위쪽)

점퍼와 딥스위치는 공장출하시의 기본 값 (포트1, ON-ON)으로 놓는 것을 추천.
만약 포트 등을 변경했을 때 자동인식되지 않는 경우도 있는듯합니다.
