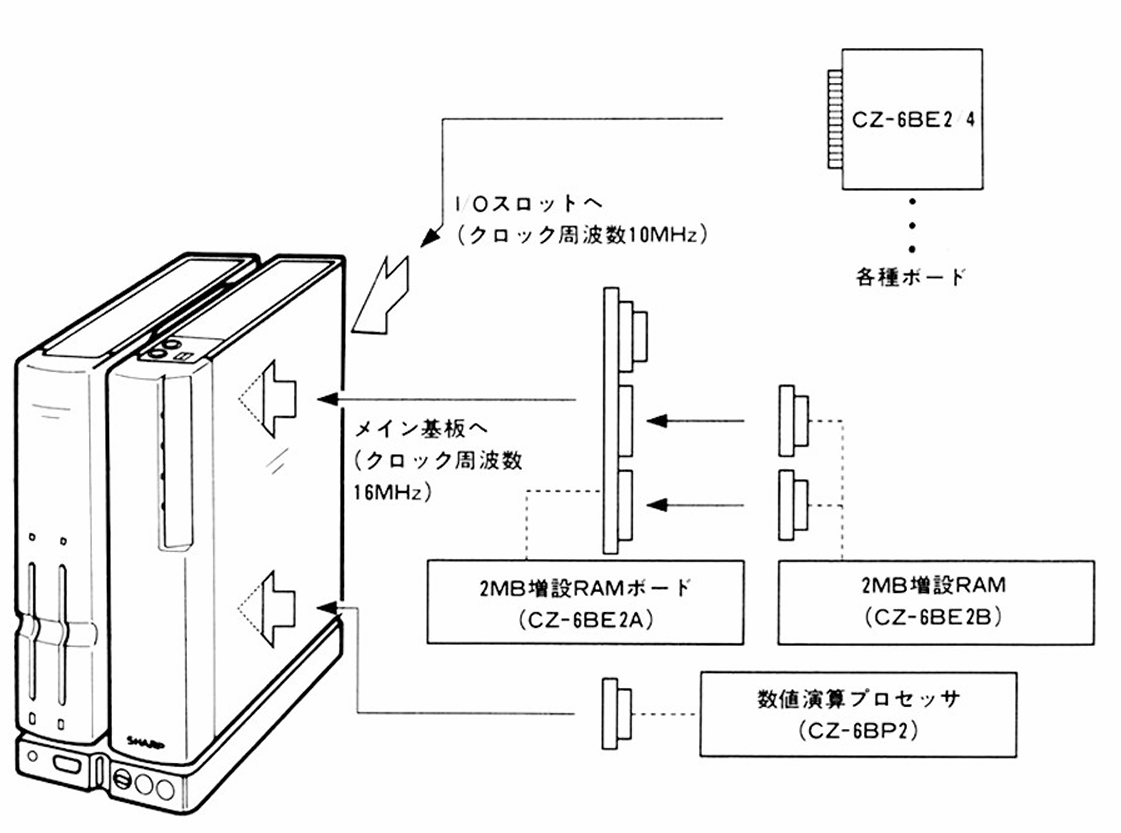

X68000 XVI의 메모리를 증설하려면 두가지 방법이 있다.

1. 전용 CZ-6BE2A와 CZ-6BE2B를 XVI 내부 전용소켓에 끼워 증설
2. 외부 슬롯에 증설

문제는 외부 슬롯에 확장 메모리를 설치하면 WAIT를 먹여 10MHz급으로 동작하게 된다.
따라서 16MHz XVI 기능을 풀로 끌어내려면 내부에 전용 메모리 보드와 메모리를 이용해서 증설할 필요가 있다.
사실…처음엔 그런 사실을 몰랐다. 뭐 외부슬롯에 끼우고 대충 만족하고 쓰려고 했는데, 사람이 간사한 게 알게되니 계속 눈에 밟혔다. 그래서 결국 구입.

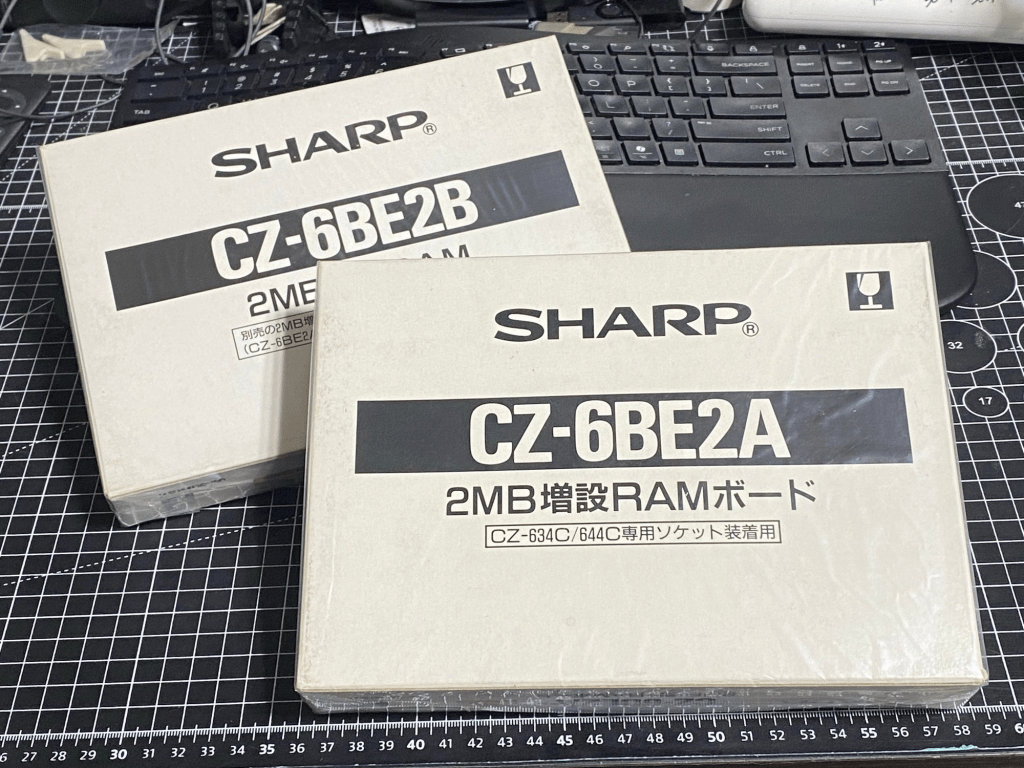

CZ-6BE2A는 2MB가 내장된 증설보드며, CZ-6BE2B는 증설보드에 설치하는 2MB 모듈이다.
이번 영상에서는 CZ-6BE2A에 2개의 CZ-6BE2B를 끼우고 그것을 XVI 내부의 전용 소켓에 설치하는 것으로 총 6MB, 기본 2MB메모리와 합쳐 8MB를 확보하는 것을 보여준다.

설치 작업이 끝났으면 Human68K를 기동시켜 switch에서 메모리 설정을 해준다.
기존에 외부슬롯에 painkilla님의 메모리보드를 끼워서 총 12MB의 메모리를 사용하고 있었으므로, 영상에서는 8MB로 메모리 양을 줄이는 작업을해준다.

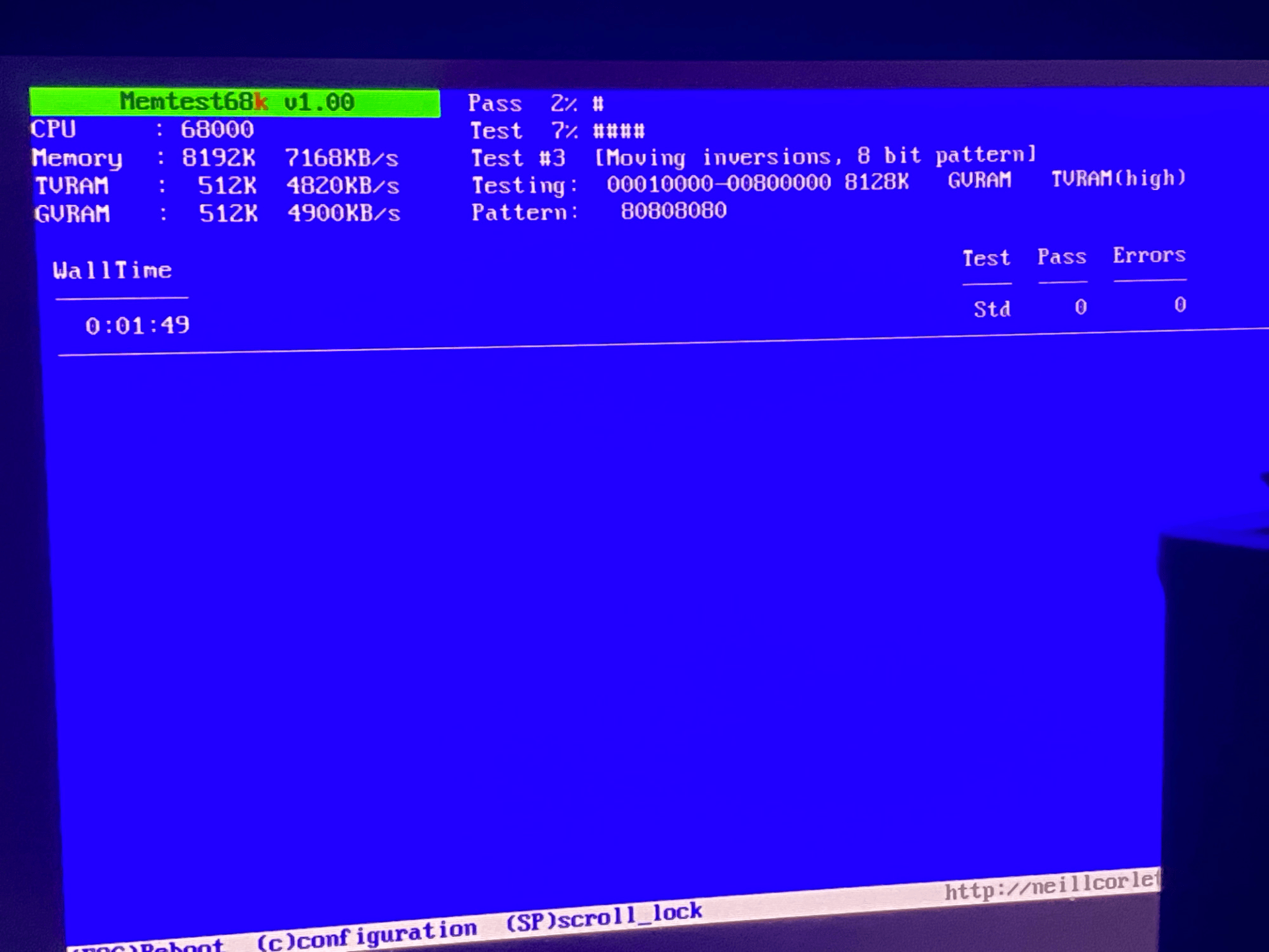

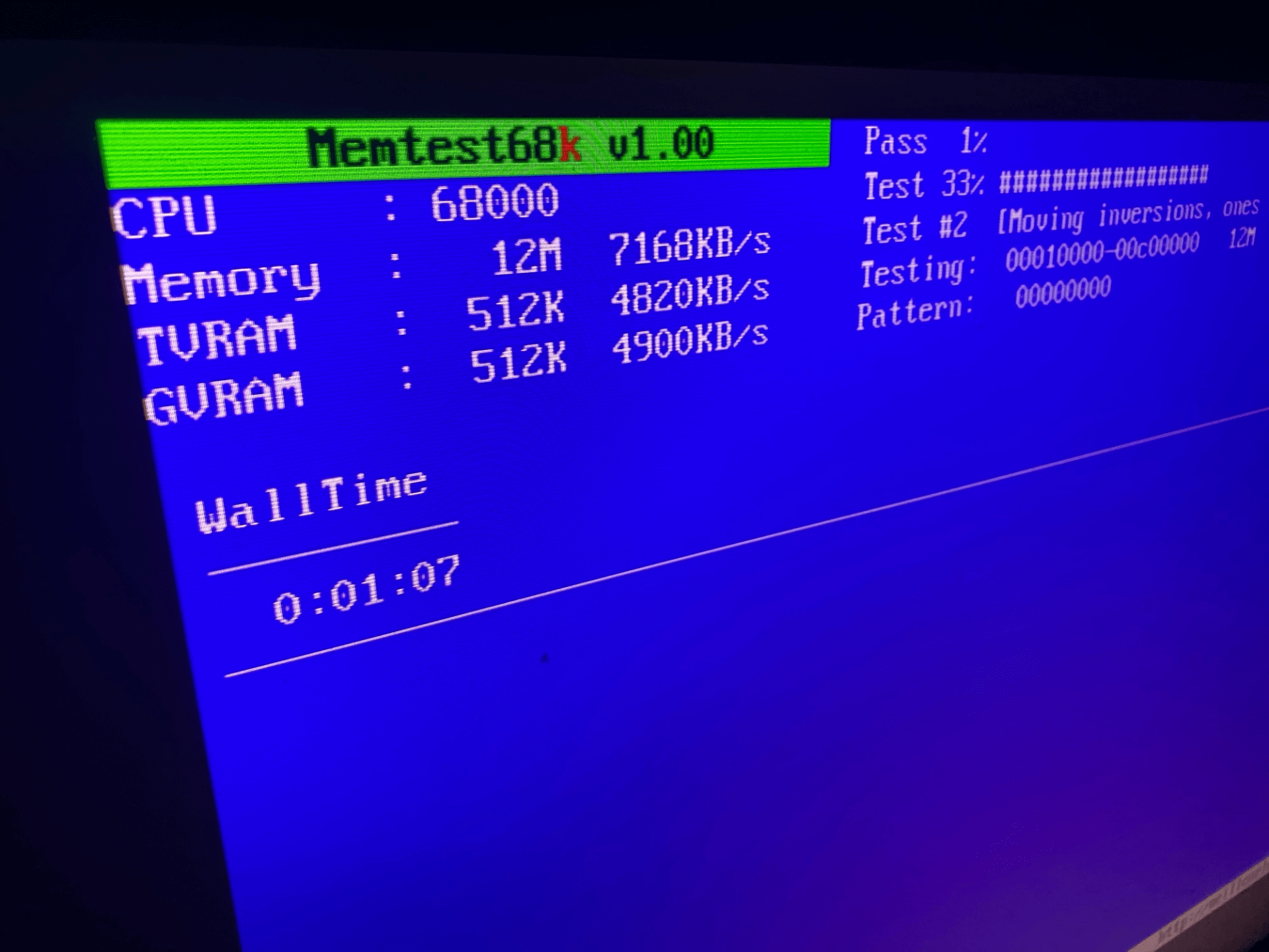

이후 Memtest68K 등으로 돌려 문제 없음을 확인하였고, 다시 painkilla님의 메모리 보드를 끼워 총 12MB로 늘려놓았다. 처음에 Block Allocation 딥스위치 세팅을 바꿔주지 않고 바로 넣어 Memtest68K에서 시뻘건 화면을 보게 되어 식겁했지만, 딥스위치를 변경하여 모든 문제가 해결되었다.
